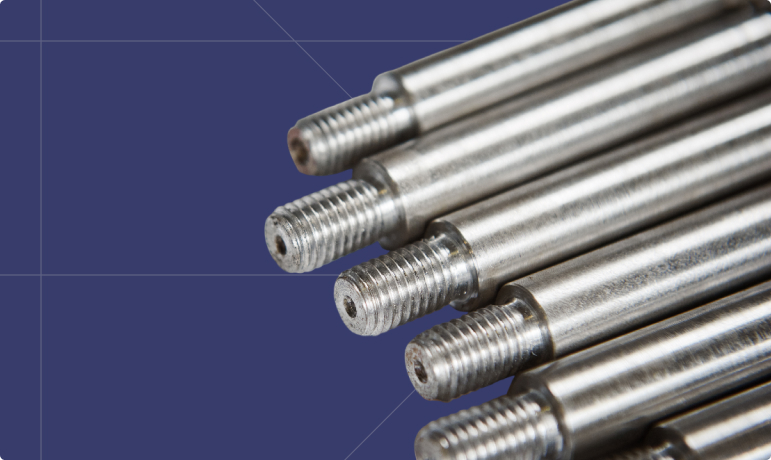

Изготовление осей на заказ
- Гладкие, ступенчатые, полые исполнения. Бурты, канавки, отверстия, резьбовые участки — по документации.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 дней.
- Доставляем продукцию в Ростов-на-Дону, а также в другие регионы России.
Ось служит опорой для деталей механизма. В зависимости от устройства узла она остается неподвижной либо вращается вместе с установленными элементами. В отличие от вала, ее назначение не связано с передачей полезного крутящего момента.
Для подбора важны нагрузка, расстояние между опорами, способ фиксации. Посадочные участки должны соответствовать втулкам, подшипникам, отверстиям корпуса. Их геометрию, точность, состояние поверхности задают с учетом конструкции соединения.
Конструкция и исполнения осей
Гладкий стержень используют для сопряжений с постоянным диаметром. Ступени разделяют рабочие зоны, бурт ограничивает продольное перемещение, а канавки или поперечные отверстия позволяют установить фиксатор.
| Исполнение | Что уточняем при заказе |
| Гладкое | Диаметр, длину, допуск, шероховатость |
| Ступенчатое | Габариты отдельных участков, переходы, расположение опор |
| С головкой или буртом | Размеры упора, контакт с ответной деталью, доступ для монтажа |
| С отверстием под шплинт | Диаметр, положение, расстояние до торца |
| С канавками под кольца | Профиль, ширину, глубину, расположение |
| С резьбовым концом | Размер, шаг, длину, параметры гайки |
| Полое | Внутренний диаметр, толщину стенки, назначение канала |
| Нестандартное | Чертеж, условия работы, особенности сопряжения |
Резьба на конце может служить для крепления или удержания в продольном направлении. Ее наличие не превращает ось в вал — различие определяет функция в механизме.
Если деталь должна передавать крутящий момент, укажите это в заявке. Требования к прочности, геометрии, технологии выпуска нужно оценивать по соответствующей схеме работы.
Изготовление осей по ГОСТ
ГОСТ 9650-80 распространяется на изделия с наружным диаметром от 3 до 100 мм при отношении длины к этому размеру не более 15. Стандарт задает типы, конструкцию, технические требования, правила приемки, методы контроля, упаковку. Указанный диапазон не означает, что документ охватывает любую геометрию.
Для изготовления осей по ГОСТ в заявке указывают обозначение стандарта, исполнение, размеры, материал. Дополнительные требования к термообработке, твердости, покрытию также фиксируют в документации.
Если проект выходит за область применения стандарта, основанием служат индивидуальный чертеж, ТУ или профильный нормативный документ. Требования к простой шарнирной детали нельзя автоматически переносить на специализированный транспортный узел.
Основные параметры заказа
Для подготовки коммерческого предложения нужны сведения о конструкции, ответных компонентах, а также режиме эксплуатации.
| Параметр | Что нужно указать |
| Основание для выпуска | ГОСТ 9650-80, другой стандарт, чертеж, ТЗ, спецификация, эскиз или образец |
| Назначение | Опора ролика, шарнир, крепление подвижного элемента, другая функция |
| Конструкция | Гладкая, ступенчатая, полая; головка, бурты, канавки, отверстия, резьба |
| Размеры | Общая длина, диаметры, протяженность рабочих участков, переходы, фаски |
| Посадки | Номинальные размеры, поля допусков, требования к зазору или натягу |
| Геометрическая точность | Соосность, прямолинейность, биение, другие допуски по документации |
| Поверхность | Шероховатость, покрытие, зоны без защитного слоя |
| Материал | Марка стали или другого сплава |
| Механические свойства | Прочность, твердость, требования к термообработке |
| Фиксация | Шплинт, кольцо, гайка, стопорный элемент, другое решение |
| Рабочие условия | Нагрузка, движение, смазка, температура, влажность, контакт со средой |
| Комплектность | Отдельная ось либо набор с втулками, шайбами, крепежом |
| Поставка | Количество, маркировка, упаковка, требуемый срок |
Если документации нет, передайте образец, фотографии, известные размеры. При работе с изношенной деталью полезны сведения о втулке, подшипнике, корпусном отверстии, потому что повреждения могут изменить исходную геометрию.
Материал и рабочие поверхности
Для зоны контакта с втулкой или подшипником важны твердость, шероховатость, условия смазки. Эти требования учитывают при подборе заготовки, назначении дополнительных операций.
- Углеродистую сталь используют с учетом нагрузки, механических свойств, необходимости дальнейшей обработки.
- Легированную сталь применяют, когда документация задает определенные требования к прочности, твердости, термообработке.
- Для нержавеющей стали проверяют совместимость конкретной марки с рабочей средой, температурным режимом.
- Другие сплавы рассматривают по чертежу или ТЗ, исходя из назначения детали, параметров ответного компонента.
Закалку, отпуск, шлифование включают в маршрут, если это предусматривает документация. Состав операций определяют по конструкции, марке сплава, требуемому состоянию готового изделия.
Для участков трения при необходимости предусматривают канавки, отверстия для подачи смазки. Защитный слой учитывают при назначении окончательных посадочных размеров.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления осей
От чего зависит цена изготовления осей
Стоимость изготовления осей рассчитываем после оценки технологического маршрута, объема партии. Трудоемкость зависит от конфигурации, точности, числа установок на оборудовании, дополнительных операций.
При выпуске по образцу учитываем обмер, уточнение исходной геометрии, подготовку документации. Итоговую сумму, срок выполнения, условия поставки указываем в коммерческом предложении.
- Диаметры, длина, масса, расход заготовки
- Число ступеней, буртов, канавок, отверстий
- Допуски посадок, соосности, прямолинейности
- Шероховатость, объем чистовой обработки
- Марка материала, механические свойства
- Подготовка данных по образцу
- Термообработка, шлифование, покрытие
- Дополнительные требования ТЗ
- Состав комплекта
- Маркировка, упаковка, документы
- Срочность, условия поставки
Как сделать заказ
Где применяют оси на заказ
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Чем ось отличается от вала?
Первая поддерживает установленные детали, воспринимает действующие нагрузки, но не предназначена для передачи полезного крутящего момента. Второй выполняет эту функцию. Внешнее сходство не подтверждает одинаковых требований к конструкции. -
Можно ли заказать изготовление оси по образцу?
Да. Передайте деталь, фотографии, известные размеры, количество. Для расчета полезны сведения об ответных компонентах, нагрузке, способе фиксации. -
Можно ли изготовить ось с нестандартными посадками?
Возможность оценим по чертежу. Укажите номинальные размеры, поля допусков, шероховатость, требования к геометрии. Если документации нет, предоставьте сведения о втулке, подшипнике или отверстии корпуса. -
Выполняете ли термообработку и шлифование при изготовлении оси?
Эти операции включаем в заказ по требованиям чертежа или ТЗ. Для расчета нужны марка материала, твердость, допуски, состояние рабочих поверхностей. -
Можно ли изготовить замену изношенной детали?
Да, после уточнения исходных параметров. Обмер старого образца не всегда позволяет восстановить проектные посадки. По возможности приложите документацию, результаты измерений ответного компонента.
