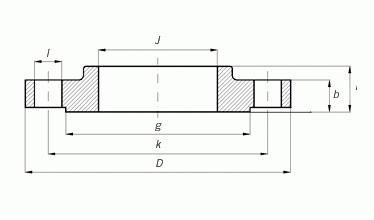

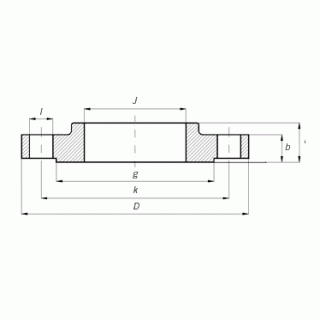

Технические характеристики
Фланцы ASTM, которые изготавливаются в России и других странах ближнего и дальнего зарубежья отвечают критериям, установленным:
- Американским обществом по испытанию материалов ASTM;
- Американским обществом инженеров-механиков ASME;
- Американским национальным институтом стандартов ANSI.
Данные организации, имеющие решающее влияние в сфере разработке технической документации тесно сотрудничают с национальными и вне государственными промышленными коалициями.
За годы своей деятельности ASTM разработало около 12 000 стандартов, которые в печатном выражении состоят из 80 томов. Предписания, вышедшие из данного учреждения используются по всему миру, в том числе и в России.
Большое количество промышленного оборудования иностранного производства вынуждает применять в эксплуатации детали, изготовленные по зарубежным стандартам.
Стандарт ASTM устанавливает для фланцев следующие параметры:
- показатели предельного диапазона рабочего давления;
- диапазон температур, при которых разрешено использование данных элементов;
- материалы, которые должны идти на производство фланцев;
- типоразмеры;
- величины допусков;
- маркировка;
- необходимые испытания;
- тип крепежей.
В соответствии с указанными в технической документации требованиями фланцы ASTM выпускаются в следующих вариантах исполнения:
- приварные;
- приварные воротниковые;
- резьбовые.
Среди приварных фланцев существует несколько разновидностей:
- воротниковые или юбочные (англ. WN (Weld Neck)), дающие устойчивость соединения к деформированию на сдвиг и на разрыв, экстремальным температурам, уменьшающие его турбуленцию;
- со впадиной под сварное соединение (англ. SW (Socket Weld)), имеющие раструб с радиусом, превышающим данный показатель у трубы, на которую они надеваются перед привариванием;
- внахлест (англ. L (Lapped)), плотно прилегающие к сварному кольцеобразному шву благодаря скругленной внутренней кромке, отличаются легкостью монтажа;
- плоские (англ. (Slip On)), могут крепиться при помощи двойных сварных швов и применяться при показателях низкого давления;
- заглушки (англ. BL (Blind)), глухие, без отверстий под трубу, позволяющие закрыть конец магистрали либо перекрыть ее в средине, чтобы дать возможность подобраться к необходимому участку.
На базе приварного фланца SO (плоский) выпускается резьбовой элемент (англ. ST (Screwed/Threaded)), позволяющий составлять трубопроводы из отдельных элементов без применения сварки.
Санкт-Петербургский завод крепежных изделий предлагает купить фланцы ASTM собственного производства. Каждая партия изделий сопровождается соответствующей документацией.
Фланцы ASTM, которые изготавливаются в России и других странах ближнего и дальнего зарубежья отвечают критериям, установленным:
- Американским обществом по испытанию материалов ASTM;
- Американским обществом инженеров-механиков ASME;
- Американским национальным институтом стандартов ANSI.
Данные организации, имеющие решающее влияние в сфере разработке технической документации тесно сотрудничают с национальными и вне государственными промышленными коалициями.
За годы своей деятельности ASTM разработало около 12 000 стандартов, которые в печатном выражении состоят из 80 томов. Предписания, вышедшие из данного учреждения используются по всему миру, в том числе и в России.
Большое количество промышленного оборудования иностранного производства вынуждает применять в эксплуатации детали, изготовленные по зарубежным стандартам.
Стандарт ASTM устанавливает для фланцев следующие параметры:
- показатели предельного диапазона рабочего давления;
- диапазон температур, при которых разрешено использование данных элементов;
- материалы, которые должны идти на производство фланцев;
- типоразмеры;
- величины допусков;
- маркировка;
- необходимые испытания;
- тип крепежей.
В соответствии с указанными в технической документации требованиями фланцы ASTM выпускаются в следующих вариантах исполнения:
- приварные;
- приварные воротниковые;
- резьбовые.
Среди приварных фланцев существует несколько разновидностей:
- воротниковые или юбочные (англ. WN (Weld Neck)), дающие устойчивость соединения к деформированию на сдвиг и на разрыв, экстремальным температурам, уменьшающие его турбуленцию;
- со впадиной под сварное соединение (англ. SW (Socket Weld)), имеющие раструб с радиусом, превышающим данный показатель у трубы, на которую они надеваются перед привариванием;
- внахлест (англ. L (Lapped)), плотно прилегающие к сварному кольцеобразному шву благодаря скругленной внутренней кромке, отличаются легкостью монтажа;
- плоские (англ. (Slip On)), могут крепиться при помощи двойных сварных швов и применяться при показателях низкого давления;
- заглушки (англ. BL (Blind)), глухие, без отверстий под трубу, позволяющие закрыть конец магистрали либо перекрыть ее в средине, чтобы дать возможность подобраться к необходимому участку.
На базе приварного фланца SO (плоский) выпускается резьбовой элемент (англ. ST (Screwed/Threaded)), позволяющий составлять трубопроводы из отдельных элементов без применения сварки.
Санкт-Петербургский завод крепежных изделий предлагает купить фланцы ASTM собственного производства. Каждая партия изделий сопровождается соответствующей документацией.
Для соединения трубопроводной арматуры, присоединения ПЭ труб к уже установленным конструкциям (резервуарам, магистралям и прочим приспособлениям) используют специальные детали — фланцы. Существует несколько вариантов крепёжных элементов, одна из них — прижимной фланец.
Прижимной фланец — описание крепежного элемента

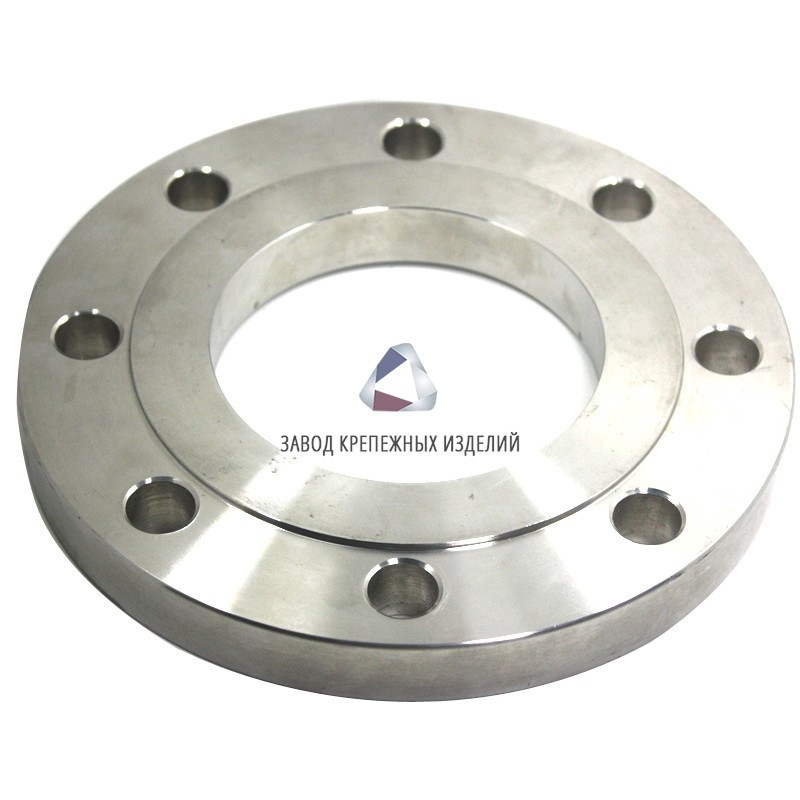

Фланец стальной прижимной явлется разновидностью плоского приварного фланца, внутренний калибр которого расточен до конкретного размера. Обычно он аналогичен диаметру втулки полиэтиленовой трубы, на которую «садится» крепёжный элемент. На внешнем радиусе фиксирующего изделия оборудованы отверстия, с помощью которых изделие надёжно фиксируется болтами, гайками и шпильками.
Назначение
Стальной прижимной фланец — самый распространённый вариант для соединения ПНД труб с запорной арматурой, а также для перехода между полиэтиленовыми трубами на стальные коллекторы и чугунные фитинги. Фиксация самого изделия осуществляется с гаек, шпилек или болтов. А чтобы добиться максимальной герметичности, дополнительно используют паронитовую вставку или прокладку из плотной резины. Благодаря такому способу фиксации можно добиться идеальной герметичности и высокой надёжности.
Особенно часто прижимные фланцы используют в системах водо- и газоснабжении, канализации, дренажах.
Производство прижимных фланцев
Прижимные фланцы для труб производят несколькими способами:
- методом резки (плазменно-дуговой и кислородной)
- штамповкой
- ковкой
- гибкой из цельного листа стали с дополнительной сваркой стыков
В качестве материала используется сталь марок, указанных в ГОСТ:
- 20,25 — ГОСТ 1055-88
- 09Г2С — ГОСТ 18281-89
- Ст3сп — ГОСТ 380-94
- 12×18Н9Т — ГОСТ 7769-82
- 10Г2 — ГОСТ 4543-71
- 15×5М — ГОСТ 4543-71
После изготовления крепёжные элементы дополнительно покрываются особым составом, который защищает изделия от образования коррозии.
Достоинства прижимных фланцев
Крепёжные элементы обладают рядом преимуществ:
- обеспечивают высокую герметичность
- простые в монтаже
- устойчивы к механическому воздействию
- универсальны — можно использовать с разными вариантами ПЭ труб
Завод крепежных изделий «СПбЗКИ» предлагает оптимальную цену на прижимные фланцы различной конструкции и размера. Также на сайте или по телефону можно оформить заказ на производство прижимных фланцев по своему техническому заданию или чертежу.
